(接上篇)"vmm管理员"与"vmm服务器" 之间的关系，有点像vmware的vsphere client与virtualcenter(新版本名为vcenter server)之间的关系，又有所区别。vsphere client可以登录并连接到virtualcenter(或vcenter server)管理vmware esx server(或vmware esxi)，也可以直接管理vmware esx server(或vmware esxi);而"vmm管理员"目前的版本只能通过登录到"vmm服务器"，并管理"vmm服务器"及通过"vmm服务器"管理hyper-v server主机，还可以通过"vmm服务器"连接并管理vmware virtualcenter管理vmware esx server(或vmware esxi)。
1.1 在管理工作站上安装vmm管理员
在网络中的一台windows 7计算机中，加入到heinfo.local，运行vmm管理员程序，用这台计算机管理vmm服务器，并通过vmm服务器管理hyper-v server 2008虚拟化主机。首先介绍vmm管理员的安装过程，步骤如下：
(1)在网络中的一台计算机中，加入到heinfo.local，如图1所示。在本例中，是在我的windows 7计算机上完成的。
图1 加入到域
(2)加入到域之后，并以域管理员身份登录，然后运行scvmm 2008 r2安装程序，在"安装程序"中单击"vmm管理员控制台"，启动控制台安装。vmm管理员控制台的安装比较简单，基本上和vmm服务器的安装配置步骤相似。
(3)在"端口分配"页，选择vmm管理员控制台与vmm服务器通信的端口，默认是8100。(这是与vmm服务器安装步骤不同之处)。
(4)在"设置摘要"页，检查vmm管理员控制台设置，无误之后单击"安装"按钮。

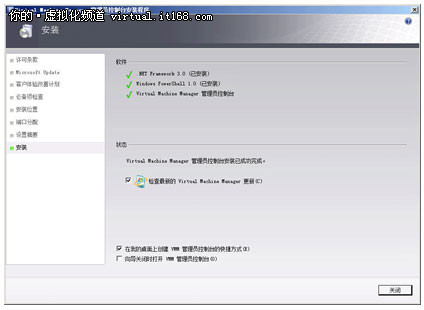

(5)在安装完成之后，单击"关闭"按钮，如图2所示。
图2 安装完成
1.2 使用vmm管理员控制台添加虚拟化主机
在安装好vmm管理员控制台之后，登录vmm服务器并添加虚拟化主机，首先我们先创建一个主机组：

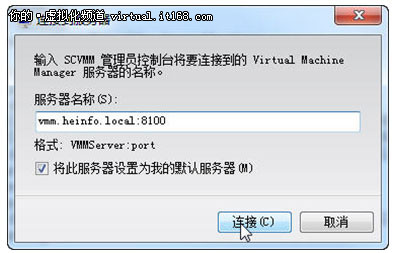

(1)在"连接到服务器"对话框中，键入vmm服务器的ip地址或计算机名称，在本例中是vmm.heinfo.local，端口是8100，并选中"将此服务器设置为我的默认服务器"，如图3所示。
图3 连接到服务器
【说明】你需要在域控制器中，添加名为vmm的a记录，该记录指向"vmm服务器"的ip地址，本例中是172.30.5.21。如果没有创建该a记录，你可以键入vmm服务器的ip地址或dns名称。

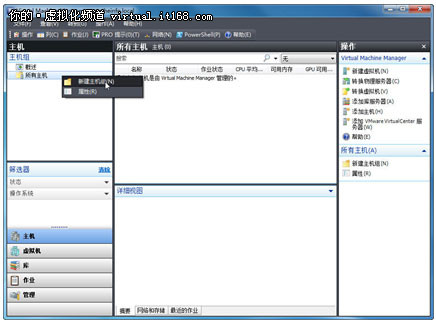

(2)连接到服务器之后，登录到vmm服务器，右击"所有主机"，选择"新建主机组"，如图4所示。
图4 新建主机组
(3)在本例中，设置主机组名为"hyper-v"。
在添加"主机组"后，就可以向主机组中添加虚拟化主机，你可以添加启用了hyper-v功能的windows server 2008、windows server 2008 r2，或者添加hyper-v server 2008、hyper-v server 2008 r2，或者microsoft virtual server 2005。在本例中，我们将添加本次实验的两台主机，并且这两台主机都已经加入到了active directory。步骤如下：

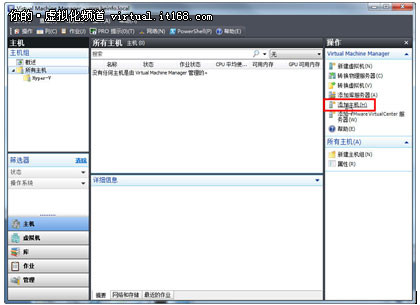

(1)在vmm管理员控制台中，在左侧任务窗格中选中主机组，在右侧任务窗格中单击"添加主机"链接，如图5所示，进入添加主机向导。
图5 添加主机

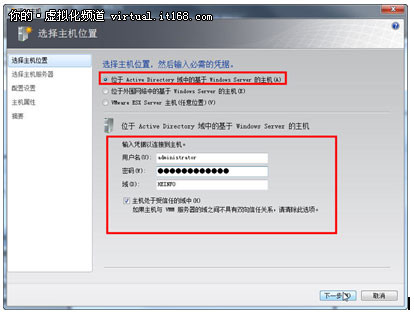

(2)在"选择主机位置"页中，在"选择主机位置，然后输入必需的凭据"处，选择要添加的主机的位置，在本例中，所有的(虚拟化)主机都已经添加到 active directory，所以选择"位于active directory域中的基于windows server的主机"，在"输入凭据连接到主机"处，键入域管理员帐户与密码，并且输入域名，同时选中"主机处于受信任的域中"，如图6所示。
图6 选择主机位置与管理员凭据

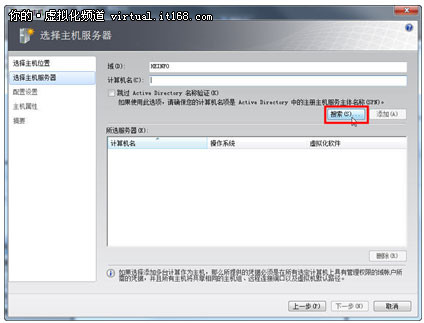

(3)在"选择主机服务器"页中，单击"搜索"按钮，用来搜索网络中的主机，如图7所示。
图7 搜索

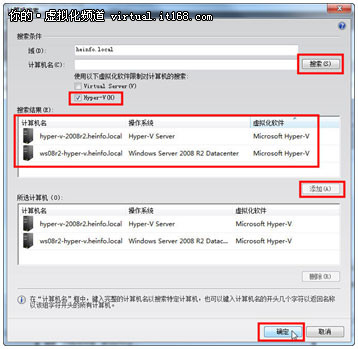

(4)在"计算机搜索"页中，在"搜索条件"处，选中"hyper-v"，然后单击"搜索"按钮，这样会把当前active directory域中所有具有hyper-v功能的主机搜索并显示出来，并不显示其他的主机。在本例中，会搜索出两台hyper-v主机，一台是 windows server 2008 r2，并启用了hyper-v功能，另一台则是hyper-v server主机，选中之后，单击"添加"按钮，然后单击"确定"按钮，如图8所示。
图8 搜索主机并进行过滤

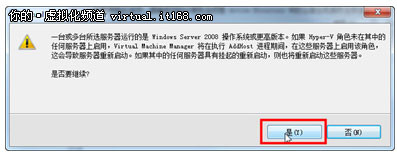

(5)选中主机之后，返回到"选择主机服务器"页，在此会列出上一步所选择并添加的虚拟化主机。单击"下一步"按钮，接下来会出现一个警告对话框，提示当前添加的一台或多台主机运行的是windows server 2008操作系统或者更高版本，如果这些版本没有安装hyper-v功能，vmm在执行添加主机的进行期间，会自动启用这些角色并会导致服务器重新启动。单击"是"按钮继续，如图9所示。
图9 警告信息
(6)在"配置设置"页，选择将所选的主机要添加到的主机组，在此，选择前面创建的名为"hyper-v"的主机组。
(7)在"主机属性"页，选择添加虚拟机路径或使用默认路径，由于添加了多个主机，我们将在以后单独进行配置，单击"下一步"按钮。
(8)在"摘要"页，显示当前的操作，检查无误之后，单击"添加主机"按钮。如果有任何问题，请单击"上一步"返回进行检查。

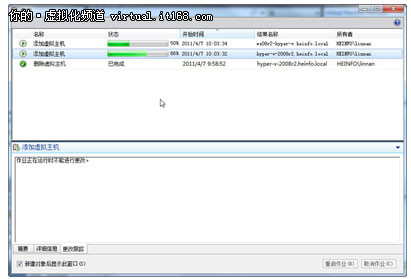

(9)然后开始弹出"作业"对话框，开始添加虚拟主机，如图10所示。直到添加主机完成。
图10 作业

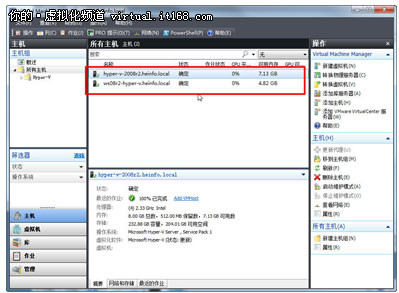

(10)添加主机完成之后，返回到vmm管理员控制台，在"所有主机"列表中，显示了添加的虚拟化主机的名称、状态、作业状态、cpu、内存等消息，如图11所示。
图11 添加主机完成
1.3 添加(操作系统镜像文件的)共享资源库
在使用hyper-v管理器，管理hyper-v server时，在创建虚拟机并在虚拟机中安装操作系统时，可以直接使用hyper-v主机上中的镜像文件。而在使用vmm服务器，创建虚拟机并在虚拟机中安装操作系统时，并不能以"本地"文件的方式，使用保存在hyper-v主机中的镜像文件，而是以"共享文件夹"的方式访问。并且需要将"共享文件夹" 添加到vmm服务器的"库"中进行统一管理。
在本次的实验中，网络中的两台域控制器中保存有所有的microsoft的操作系统的光盘镜像我，并且在windows server 2008 hyper-v主机中，也有一部分操作系统镜像文件，在下面的操作中，我们这把这三台服务器中的镜像文件所在的"共享文件夹"添加到vmm库服务器中进行统一管理。

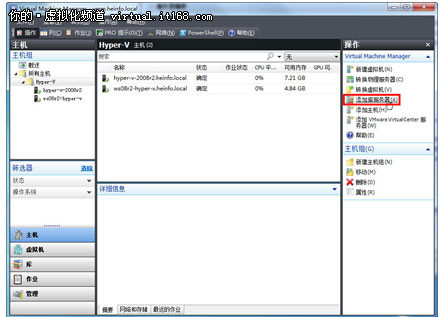

(1)在vmm管理员控制台中，单击右侧的"添加库服务器"链接，如图12所示。
图12 添加库服务器
(2)在"输入凭据"页，输入域管理员帐户(或者具有域管理员功能的帐户)。
(3)在"选择库服务器"页，单击"搜索"按钮。

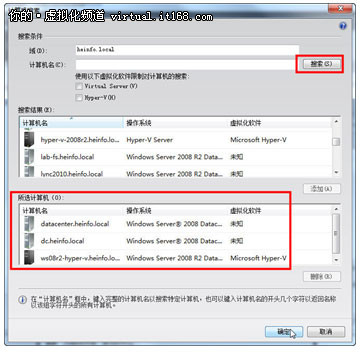

(4)在"计算机搜索"页，单击"搜索"按钮(不要选中hyper-v)，并在"搜索结果"中，选择两台域控制器主机以及安装有hyper-v功能的 windows server 2008 r2，然后将其添加到"所选计算机"列表中，这三台计算机中保存有windows操作系统的安装光盘镜像，如图13所示。
图13 添加计算机到列表
(5)返回到"选择库服务器"页，在"所选服务器"中已经添加了三台主机。

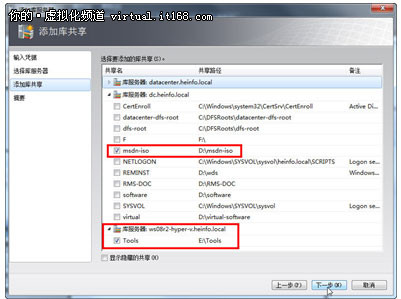

(6)在"添加库共享"页，分别选中，保存有操作系统安装光盘镜像文件的共享文件夹，在两台域控制器(计算机名称分别为"datacenter.heinfo.local"与"dc.heinfo.local")，共享文件夹名称都是"msdn-iso"(这两个文件夹采用dfs进行同步)，在启用hyper-v功能的windows server 2008主机中，共享文件夹是tools，分别选中各自的共享文件夹(其他的文件夹先不要添加，以后根据需要再进行添加)，如图14所示。
图14 添加库共享
(7)在"摘要"页，显示了添加的库服务器以及添加到库服务器的共享文件夹，无误之后单击"添加库服务器"按钮。
(8)然后弹出"作业"窗口，显示添加的过程。作业完成之后，关闭这个窗口。
在添加了具有操作系统镜像的库共享之后，就可以创建虚拟机并在虚拟机中安装操作系统了。
1.4 创建虚拟机
在本节的操作中，我们将使用vmm管理员控制台，在hyper-v server 2008 r2主机中，创建一个windows server 2003虚拟机，然后在虚拟机中安装windows server 2003操作系统，最后安装hyper-v集成服务。操作步骤如下：

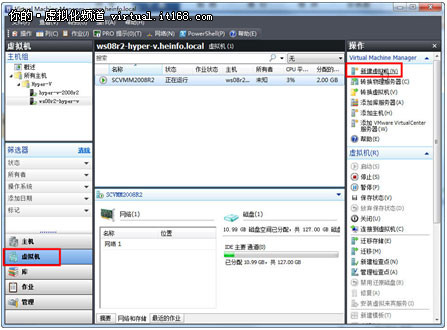

(1)使用vmm管理员登录到vmm服务器，在左侧的任务窗格中选择"虚拟机"，然后在右侧的"操作"窗口中选择"新建虚拟机"，如图15所示。
图15 新建虚拟机
(2)在"选择源"页，"选择新虚拟机的源"处选择"使用空白虚拟硬盘创建新的虚拟机"。
(3)在"虚拟机标识"页，在"虚拟机名称"文本框中，键入欲创建的虚拟机的名称，在本例中为ws03r2(也可以是其他名称，只要易于分辨、让管理员理解虚拟机的名称及其代表的意义即可)。

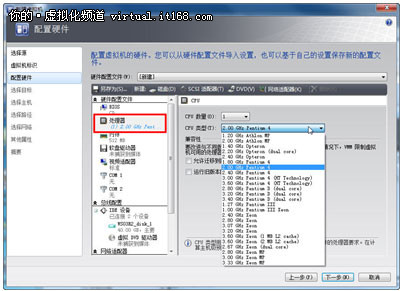

(4)在"配置硬件"页，选择新建虚拟机的配置，主要是设置cpu数量、虚拟机内存、虚拟硬盘大小，以及选择操作系统镜像(用来安装操作系统)。在hyper-v虚拟机中，有个比较有意思的选择，如图16所示，在"cpu类型"中，包括了amd与 intel两种厂商的服务器的cpu型号，这会让初学者理解为，hyper-v的虚拟机可以"模拟"这两种型号的cpu并能指定cpu的频率，实际上，无论你在此选择那种，虚拟机的cpu都是与物理主机一致(可能cpu数量不同)。
图16 处理器选择

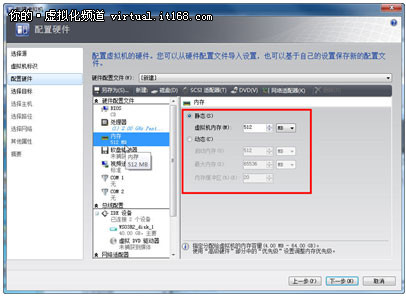

(5)在"内存"处为虚拟机分配内存，在hyper-v server 2008 r2中，已经支持"动态"内存，你可以根据需要选择，是为虚拟机分配"静态"内存(内存大小固定)，还是选择"动态"内存(设置内存的初始大小，以及最大内存大小)，如图17所示。
图17 内存
(6)在"视频适配器"页，选择"标准视频适配器"。
【说明】在windows server 2008 r2 with sp1中，已经支持"microsoft remotefx 3d视频适配器"，如果你要体验这个功能，可以参考岳雷的另一篇文章"http://server.it168.com/a2011/0321/1168 /000001168168_2.shtml"。
(7)在"ide设备"处，设置虚拟硬盘的类型及大小。这与在hyper-v中相同。

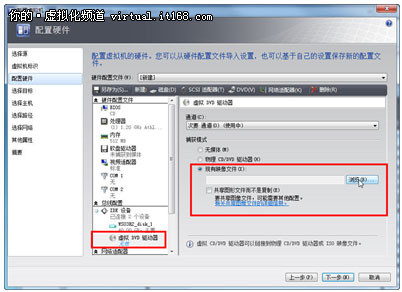

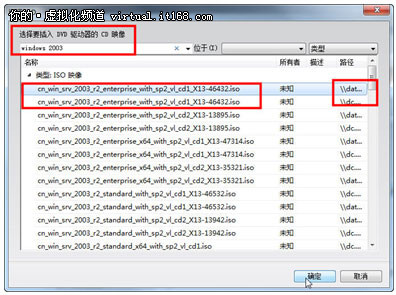

(8)在"虚拟dvd驱动器"处，选择"使用映像文件"，然后单击"浏览"按钮(如图18所示)，在弹出的"选择iso"对话框中，选择要映射的镜像文件，如果你的共享库中镜像文件太多，可以键入关键字进行过滤，例如，我们要选择windows server 2003的镜像文件，可以键入windows 2003，然后从列表中，会显示所有windows 2003的光盘镜像，如图19所示。如果是安装windows server 2003 r2，则需要先选择第一张光盘镜像文件。
图18 使用映像文件
图19 过滤并选择镜像文件
选择之后，返回到"配置硬件"页，已经以"共享文件夹"的方式选中了镜像文件。
(9)在"选择目标"页，选择"将虚拟机放置在主机上"。

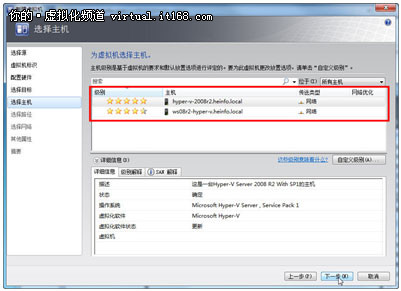

(10)在"选择主机"页，为虚拟机选择主机，在此选择"hyper-v-2008r2.heinfo.local"，如图20所示。
图20 选择主机

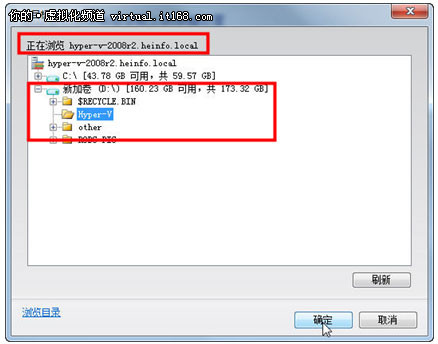

(11)在"选择路径"页，选择保存虚拟机的路径，默认情况下是安装hyper-v时选择的路径(默认为c:\programdata \microsoft\windows\hyper-v)，通常情况下，我们要选择在非系统分区，单击"浏览"按钮，选择前面规划的保存虚拟机的文件夹，在本例中是d盘的hyper-v文件夹，如图21所示。
图21 浏览选择保存虚拟机的文件夹
选择之后返回到"选择路径"页，并且选中"将此路径添加到主机上的默认虚拟机路径列表"，以后创建虚拟机时，默认将保存在这个文件夹。如果你想更改，可以单击"浏览"按钮重新进行选择。
(12)在"选择网络"页，为虚拟机选择虚拟网络。
(13)在"其他属性"页，选择虚拟机要安装的操作系统、自动启动操作、信息物理服务器时的操作，在此选择"windows server 2003 32位"，其他根据需要选择。
(14)在"摘要"页，复查虚拟机的设置，无误之后，单击"创建"按钮开始创建虚拟机，如果想在创建虚拟机之后启动新创建的虚拟机，则选中"在主机上部署虚拟机之后启动虚拟机"。

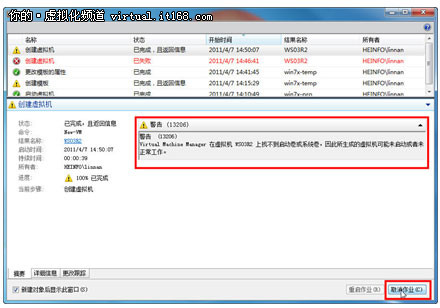

(15)在创建虚拟机的"作业"对话框中，如果创建的是windows server 2003，则会出现警告信息，这些并不影响使用，如图22所示。如果创建的是windows vista及其以后的虚拟机，则不会出现这些警告信息。在创建完虚拟机后，关闭这个对话框。
图22 创建虚拟机作业
1.5 在虚拟机中安装操作系统
创建完虚拟机并自动启动之后，接下来连接到虚拟机，开始操作系统的安装，并且在安装完成之后，对虚拟机进行初始配置。主要步骤如下：

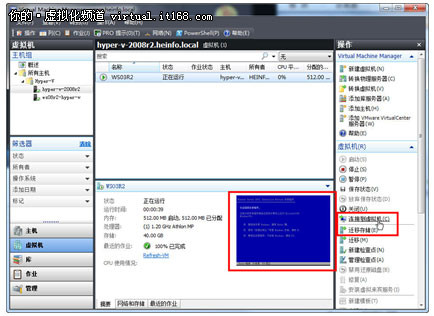

(1)在vmm管理员控制台中，选中新创建的虚拟机，在右侧"操作"窗格中单击"连接到虚拟机"链接，如图23所示。
图23 连接到虚拟机

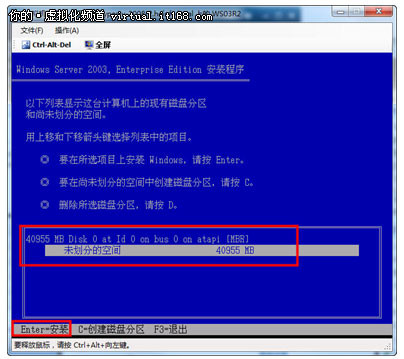

(2)连接到虚拟机之后，在"虚拟机查看器"的窗口中，用鼠标单击一下，进入虚拟机控制窗口，安装操作系统。在创建windows server 2003虚拟机的时候，默认的虚拟硬盘是40gb，如果创建的虚拟机用于实际的需要，请将这40gb的空间，划分为一个分区，所以，直接在磁盘选择页按回车键即可，如图24所示。
图24 选择分区

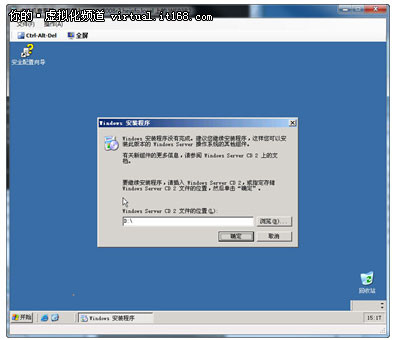

(3)在安装完成之后，进入windows server 2003界面。如果你安装的是windows server 2003 r2，则安装程序会提示插入第2张安装图，如图25所示。
图25 插入第2张盘

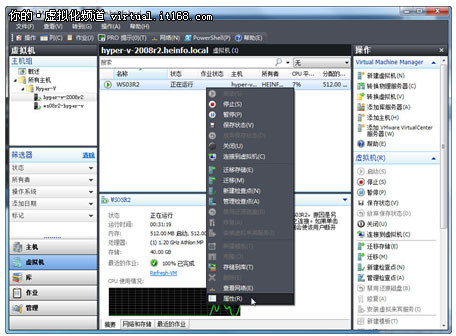

(4)如果要更换安装光盘，请返回到vmm管理员控制台，用鼠标右击虚拟机，在弹出的快捷菜单中选择"属性"，如图26所示。
图26 属性

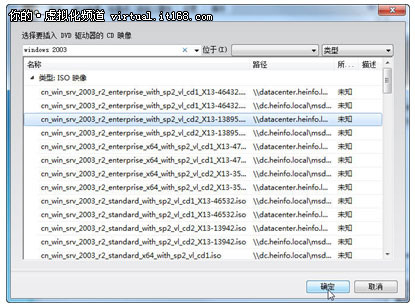

(5)在"虚拟机 属性"页中，在"硬件配置"选项卡中，在"虚拟dvd驱动器"选项中，单击"浏览"按钮，在弹出的"选择iso"对话框中，选择windows server 2003 r2的第2张光盘镜像，如图27所示。
图27 选择iso

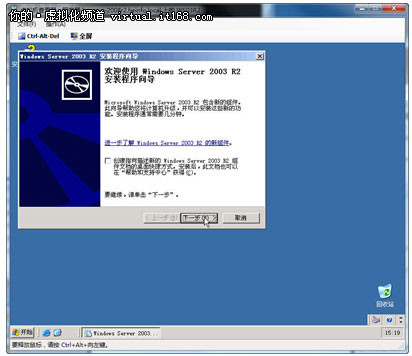

(6)选择之后，单击两次"确定"按钮返回，然后返回到"虚拟机查看器"，继续windows server 2003 r2的安装，如图28所示。
图28 继续windows server 203 r2的安装
(7)安装完成后，以正常的方式关闭虚拟机操作系统(单击"开始"菜单选择"关闭系统)。

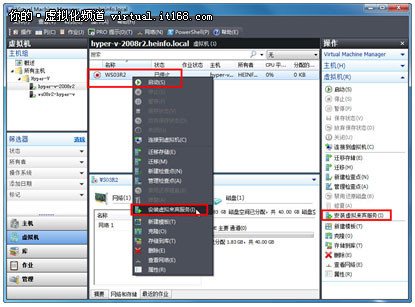

(8)当虚拟机停止后，用鼠标右击，在弹出的快捷菜单中选择"安装虚拟来宾服务"，如图29所示。这与hyper-v不同，hyper-v虚拟机需要在启动的时候安装"集成服务"，而vmm管理的虚拟机，则需要在"关机"之后安装。
图29 安装虚拟来宾服务
(9)在安装的过程中，会在vmm管理员控制台有进度提示.安装完成之后，可以启动虚拟机，进行后续的工作。
下篇文章中，我们将介绍如何在scvmm中使用模板部署虚拟机，敬请关注。
